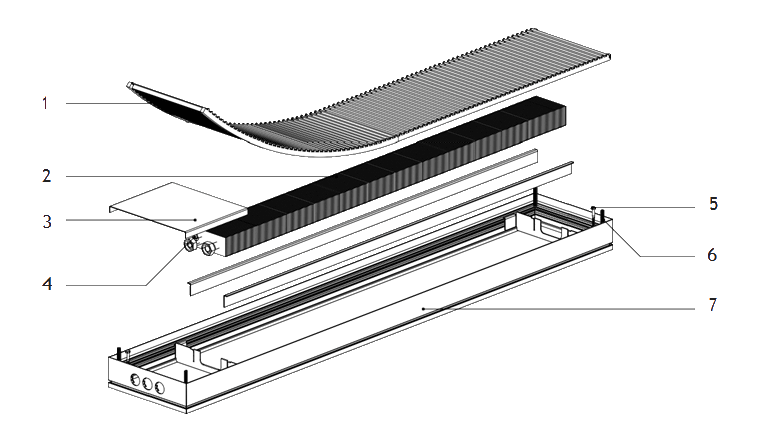

Конструктивное решение

1 Декоративная решетка DecoFloor

Изготавливается из высококачественного материала. Выбор варианта отделки поверхности позволяет придать интерьеру необходимую индивидуальность. Материал на выбор: анодированный алюминий на демпфирующей резиновой основе или дерево.

2 Теплообменник

Материал на выбор: медно-алюминиевый/медно-медный.

3 Крышка

Кожух для закрытия элементов подключения конвектора к системе.

4 Воздухоотводчик

Кран Маевского.

5 Анкерные болты

Фиксируют конвектор в канале установки.

6 Юстировочные шпильки

Предназначены для выравнивания корпуса конвектора в горизонтальной плоскости.

7 Корпус конвектора (ванна)

Изготавливается из анодированного алюминиевого профиля. Конвектор не подвергается коррозии и обеспечивает долговечность в эксплуатации.

Размерная сетка

Размеры

Глубина канала 78, 90, 120, 140, 250 мм Формирование артикула конвектора

Ширина канала 200, 260, 300, 390 мм Конструктивное решение

Длина канала 800 — 4000 мм

Внутрипольные конвекторы чаще всего применяются в помещениях с панорамным остеклением, выполняя функцию экранирования холодного воздуха, поступающего в помещение со стороны оконных конструкций, и незаменимы для эффективного обогрева пространства.

Для эффективной работы конвектора важно правильно произвести расчет необходимой мощности и выбрать соответствующий размер.

Модельный ряд

SNC-78/200/L
SNC-78/260/L
SNC-78/300/L
SNC-78/390/L
SNC-90/200/L
SNC-90/260/L
SNC-90/300/L
SNC-90/390/L
SNC-120/200/L
SNC-120/260/L
SNC-120/300/L
SNC-120/390/L
SNC-140/200/L
SNC-140/260/L
SNC-140/300/L
SNC-140/390/L
SNC-250/200/L
SNC-250/260/L
SNC-250/300/L
SNC-250/390/L

Технические данные

Глубина канала	78
Ширина канала	200
Длина канала	800 — 4000 ( L)
Подключение	Внутренняя резьба 1/2˝, одностороннее

78-200

Комплект поставки

Корпус (ванна)

Теплообменник

Воздухоотводчик

Юстировочные шпильки (4 шт.)

Анкерные болты (2 шт.)

78-200

Теплопроизводительность

Тепловые параметры конвектора, °C	Длина конвектора (L), мм
Тепловые параметры конвектора, °C	800	1000	1300	1600	1900	2200	2500	2800	3200	3600	4000
90/70/20	150	201	282	362	443	523	604	686	794	903	1011
75/65/20	119	160	224	288	352	416	480	545	631	717	804
70/55/20	97	130	183	235	287	339	391	444	514	585	655
55/45/20	63	84	118	151	185	219	252	286	332	377	422
50/40/20	50	67	94	120	147	174	200	228	264	300	336

Технические данные

Глубина канала	78
Ширина канала	260
Длина канала	800 — 4000 ( L)
Подключение	Внутренняя резьба 1/2˝, одностороннее

78-200

Комплект поставки

Корпус (ванна)

Теплообменник

Воздухоотводчик

Юстировочные шпильки (4 шт.)

Анкерные болты (2 шт.)

78-200

Теплопроизводительность

Тепловые параметры конвектора, °C	Длина конвектора (L), мм
Тепловые параметры конвектора, °C	800	1000	1300	1600	1900	2200	2500	2800	3200	3600	4000
90/70/20	193	263	367	473	578	683	788	893	1035	1176	1318
75/65/20	153	209	292	376	459	543	626	710	822	935	1047
70/55/20	125	170	238	306	374	442	510	579	670	762	853
55/45/20	80	110	153	198	241	285	329	373	432	491	550
50/40/20	64	87	122	157	192	227	261	296	343	390	437

Технические данные

Глубина канала	78
Ширина канала	300
Длина канала	800 — 4000 ( L)
Подключение	Внутренняя резьба 1/2˝, одностороннее

78-300

Комплект поставки

Корпус (ванна)

Теплообменник

Воздухоотводчик

Юстировочные шпильки (4 шт.)

Анкерные болты (2 шт.)

78-300

Теплопроизводительность

Тепловые параметры конвектора, °C	Длина конвектора (L), мм
Тепловые параметры конвектора, °C	800	1000	1300	1600	1900	2200	2500	2800	3200	3600	4000
90/70/20	260	351	491	630	770	911	1052	1194	1383	1572	1761
75/65/20	207	279	390	501	612	724	836	949	1099	1249	1400
70/55/20	169	227	318	408	499	590	681	773	896	1018	1141
55/45/20	109	147	205	263	322	380	439	499	577	656	735
50/40/20	86	116	163	209	256	302	349	396	459	522	584

Технические данные

Глубина канала	78
Ширина канала	390
Длина канала	800 — 4000 ( L)
Подключение	Внутренняя резьба 1/2˝, одностороннее

78-200

Комплект поставки

Корпус (ванна)

Теплообменник

Воздухоотводчик

Юстировочные шпильки (4 шт.)

Анкерные болты (2 шт.)

78-200

Теплопроизводительность

Тепловые параметры конвектора, °C	Длина конвектора (L), мм
Тепловые параметры конвектора, °C	800	1000	1300	1600	1900	2200	2500	2800	3200	3600	4000
90/70/20	384	518	723	929	1136	1344	1551	1760	2039	2317	2596
75/65/20	305	412	575	738	903	1068	1233	1399	1620	1842	2063
70/55/20	249	336	469	601	736	870	1005	1140	1320	1501	1681
55/45/20	160	216	302	388	474	561	648	735	851	968	1084
50/40/20	127	172	240	308	377	446	515	584	677	769	862

Технические данные

Глубина канала	90
Ширина канала	200
Длина канала	800 — 4000 ( L)
Подключение	Внутренняя резьба 1/2˝, одностороннее

78-200

Комплект поставки

Корпус (ванна)

Теплообменник

Воздухоотводчик

Юстировочные шпильки (4 шт.)

Анкерные болты (2 шт.)

78-200

Теплопроизводительность

Тепловые параметры конвектора, °C	Длина конвектора (L), мм
Тепловые параметры конвектора, °C	800	1000	1300	1600	1900	2200	2500	2800	3200	3600	4000
90/70/20	176	239	333	428	523	619	715	812	940	1068	1197
75/65/20	140	190	265	340	416	492	568	645	747	849	951
70/55/20	114	155	216	277	339	401	463	526	609	692	775
55/45/20	74	100	139	179	219	258	298	339	392	446	500
50/40/20	58	79	111	142	174	205	237	269	312	355	397

Технические данные

Глубина канала	90
Ширина канала	260
Длина канала	800 — 4000 ( L)
Подключение	Внутренняя резьба 1/2˝, одностороннее

78-200

Комплект поставки

Корпус (ванна)

Теплообменник

Воздухоотводчик

Юстировочные шпильки (4 шт.)

Анкерные болты (2 шт.)

78-200

Теплопроизводительность

Тепловые параметры конвектора, °C	Длина конвектора (L), мм
Тепловые параметры конвектора, °C	800	1000	1300	1600	1900	2200	2500	2800	3200	3600	4000
90/70/20	228	307	430	552	676	799	922	1047	1212	1378	1544
75/65/20	181	244	342	439	537	635	733	832	964	1095	1227
70/55/20	147	199	279	358	438	517	597	678	785	893	1000
55/45/20	95	128	180	231	282	334	385	437	506	575	645
50/40/20	76	102	143	183	224	265	306	347	402	457	512

Технические данные

Глубина канала	90
Ширина канала	300
Длина канала	800 — 4000 ( L)
Подключение	Внутренняя резьба 1/2˝, одностороннее

78-200

Комплект поставки

Корпус (ванна)

Теплообменник

Воздухоотводчик

Юстировочные шпильки (4 шт.)

Анкерные болты (2 шт.)

78-200

Теплопроизводительность

Тепловые параметры конвектора, °C	Длина конвектора (L), мм
Тепловые параметры конвектора, °C	800	1000	1300	1600	1900	2200	2500	2800	3200	3600	4000
90/70/20	302	408	570	732	895	1058	1223	1387	1606	1825	2045
75/65/20	240	324	453	582	711	841	972	1102	1276	1451	1625
70/55/20	196	264	369	474	579	685	792	898	1040	1182	1324
55/45/20	126	170	238	306	374	442	511	579	671	762	854
50/40/20	100	135	189	243	297	351	406	460	533	606	679

Технические данные

Глубина канала	90
Ширина канала	390
Длина канала	800 — 4000 ( L)
Подключение	Внутренняя резьба 1/2˝, одностороннее

78-200

Комплект поставки

Корпус (ванна)

Теплообменник

Воздухоотводчик

Юстировочные шпильки (4 шт.)

Анкерные болты (2 шт.)

78-200

Теплопроизводительность

Тепловые параметры конвектора, °C	Длина конвектора (L), мм
Тепловые параметры конвектора, °C	800	1000	1300	1600	1900	2200	2500	2800	3200	3600	4000
90/70/20	452	610	852	1093	1336	1580	1826	2071	2399	2727	3055
75/65/20	359	485	677	869	1062	1256	1451	1646	1906	2167	2428
70/55/20	293	395	552	708	865	1023	1182	1341	1553	1766	1978
55/45/20	189	255	356	457	558	660	762	865	1002	1138	1276
50/40/20	150	203	283	363	443	524	606	687	796	905	1014

Технические данные

Глубина канала	120
Ширина канала	200
Длина канала	800 — 4000 ( L)
Подключение	Внутренняя резьба 1/2˝, одностороннее

78-200

Комплект поставки

Корпус (ванна)

Теплообменник

Воздухоотводчик

Юстировочные шпильки (4 шт.)

Анкерные болты (2 шт.)

78-200

Теплопроизводительность

Тепловые параметры конвектора, °C	Длина конвектора (L), мм
Тепловые параметры конвектора, °C	800	1000	1300	1600	1900	2200	2500	2800	3200	3600	4000
90/70/20	239	323	452	581	710	838	968	1098	1272	1446	1620
75/65/20	190	256	359	461	564	666	769	873	1011	1149	1288
70/55/20	154	209	292	376	459	543	627	711	823	936	1049
55/45/20	100	135	189	243	296	350	404	459	531	604	676
50/40/20	79	107	150	192	236	278	321	365	422	480	537

Технические данные

Глубина канала	120
Ширина канала	260
Длина канала	800 — 4000 ( L)
Подключение	Внутренняя резьба 1/2˝, одностороннее

78-200

Комплект поставки

Корпус (ванна)

Теплообменник

Воздухоотводчик

Юстировочные шпильки (4 шт.)

Анкерные болты (2 шт.)

78-200

Теплопроизводительность

Тепловые параметры конвектора, °C	Длина конвектора (L), мм
Тепловые параметры конвектора, °C	800	1000	1300	1600	1900	2200	2500	2800	3200	3600	4000
90/70/20	309	420	587	752	920	1088	1257	1425	1628	1832	2037
75/65/20	246	334	466	598	731	865	999	1133	1295	1456	1618
70/55/20	200	271	380	488	596	705	814	923	1055	1187	1319
55/45/20	129	175	245	314	384	454	526	595	680	765	850
50/40/20	102	139	194	250	306	361	417	473	541	608	676

Технические данные

Глубина канала	120
Ширина канала	300
Длина канала	800 — 4000 ( L)
Подключение	Внутренняя резьба 1/2˝, одностороннее

78-200

Комплект поставки

Корпус (ванна)

Теплообменник

Воздухоотводчик

Юстировочные шпильки (4 шт.)

Анкерные болты (2 шт.)

78-200

Теплопроизводительность

Тепловые параметры конвектора, °C	Длина конвектора (L), мм
Тепловые параметры конвектора, °C	800	1000	1300	1600	1900	2200	2500	2800	3200	3600	4000
90/70/20	416	562	785	1009	1233	1458	1686	1911	2185	2458	2731
75/65/20	331	447	624	802	980	1159	1340	1519	1737	1953	2170
70/55/20	270	364	508	653	798	944	1091	1237	1415	1592	1769
55/45/20	174	235	328	421	515	610	704	798	912	1026	1140
50/40/20	138	186	261	335	409	484	559	635	725	815	906

Технические данные

Глубина канала	120
Ширина канала	390
Длина канала	800 — 4000 ( L)
Подключение	Внутренняя резьба 1/2˝, одностороннее

78-200

Комплект поставки

Корпус (ванна)

Теплообменник

Воздухоотводчик

Юстировочные шпильки (4 шт.)

Анкерные болты (2 шт.)

78-200

Теплопроизводительность

Тепловые параметры конвектора, °C	Длина конвектора (L), мм
Тепловые параметры конвектора, °C	800	1000	1300	1600	1900	2200	2500	2800	3200	3600	4000
90/70/20	583	790	1103	1416	1731	2047	2364	2683	3107	3532	3957
75/65/20	463	628	876	1125	1375	1627	1879	2132	2469	2807	3145
70/55/20	377	512	714	917	1121	1326	1531	1738	2013	2287	2562
55/45/20	244	330	460	591	722	854	987	1120	1297	1474	1653
50/40/20	193	262	366	469	574	680	784	890	1032	1172	1313

Технические данные

Глубина канала	140
Ширина канала	200
Длина канала	800 — 4000 ( L)
Подключение	Внутренняя резьба 1/2˝, одностороннее

78-200

Комплект поставки

Корпус (ванна)

Теплообменник

Воздухоотводчик

Юстировочные шпильки (4 шт.)

Анкерные болты (2 шт.)

78-200

Теплопроизводительность

Тепловые параметры конвектора, °C	Длина конвектора (L), мм
Тепловые параметры конвектора, °C	800	1000	1300	1600	1900	2200	2500	2800	3200	3600	4000
90/70/20	257	346	483	620	759	897	1036	1175	1361	1547	1733
75/65/20	204	275	384	493	603	713	823	934	1082	1230	1378
70/55/20	166	224	313	402	491	581	671	761	881	1002	1123
55/45/20	107	144	202	259	317	375	432	491	568	646	724
50/40/20	85	115	160	206	252	298	344	390	452	513	575

Технические данные

Глубина канала	140
Ширина канала	260
Длина канала	800 — 4000 ( L)
Подключение	Внутренняя резьба 1/2˝, одностороннее

78-200

Комплект поставки

Корпус (ванна)

Теплообменник

Воздухоотводчик

Юстировочные шпильки (4 шт.)

Анкерные болты (2 шт.)

78-200

Теплопроизводительность

Тепловые параметры конвектора, °C	Длина конвектора (L), мм
Тепловые параметры конвектора, °C	800	1000	1300	1600	1900	2200	2500	2800	3200	3600	4000
90/70/20	335	452	630	809	989	1170	1351	1533	1775	2018	2260
75/65/20	266	359	501	643	786	930	1074	1218	1411	1604	1797
70/55/20	217	293	408	524	640	758	875	992	1149	1307	1464
55/45/20	140	189	263	338	413	489	564	640	741	842	944
50/40/20	111	150	209	268	328	388	448	509	589	670	750

Технические данные

Глубина канала	140
Ширина канала	300
Длина канала	800 — 4000 ( L)
Подключение	Внутренняя резьба 1/2˝, одностороннее

78-200

Комплект поставки

Корпус (ванна)

Теплообменник

Воздухоотводчик

Юстировочные шпильки (4 шт.)

Анкерные болты (2 шт.)

78-200

Теплопроизводительность

Тепловые параметры конвектора, °C	Длина конвектора (L), мм
Тепловые параметры конвектора, °C	800	1000	1300	1600	1900	2200	2500	2800	3200	3600	4000
90/70/20	453	612	854	1097	1341	1587	1832	2079	2407	2737	3066
75/65/20	360	486	679	872	1066	1261	1456	1652	1913	2175	2437
70/55/20	293	396	553	711	869	1028	1186	1346	1559	1772	1985
55/45/20	189	255	357	458	560	662	765	868	1005	1143	1280
50/40/20	150	203	284	364	445	527	608	690	799	908	1017

Технические данные

Глубина канала	140
Ширина канала	390
Длина канала	800 — 4000 ( L)
Подключение	Внутренняя резьба 1/2˝, одностороннее

78-200

Комплект поставки

Корпус (ванна)

Теплообменник

Воздухоотводчик

Юстировочные шпильки (4 шт.)

Анкерные болты (2 шт.)

78-200

Теплопроизводительность

Тепловые параметры конвектора, °C	Длина конвектора (L), мм
Тепловые параметры конвектора, °C	800	1000	1300	1600	1900	2200	2500	2800	3200	3600	4000
90/70/20	627	849	1187	1524	1863	2204	2545	2888	3344	3802	4259
75/65/20	498	675	943	1211	1481	1752	2023	2295	2658	3021	3385
70/55/20	406	550	768	987	1207	1428	1648	1870	2166	2462	2758
55/45/20	262	355	495	636	778	920	1063	1206	1396	1587	1778
50/40/20	208	282	394	506	618	732	845	958	1110	1262	1413

Технические данные

Глубина канала	250
Ширина канала	200
Длина канала	800 — 4000 ( L)
Подключение	Внутренняя резьба 1/2˝, одностороннее

78-200

Комплект поставки

Корпус (ванна)

Теплообменник

Воздухоотводчик

Юстировочные шпильки (4 шт.)

Анкерные болты (2 шт.)

78-200

Теплопроизводительность

Тепловые параметры конвектора, °C	Длина конвектора (L), мм
Тепловые параметры конвектора, °C	800	1000	1300	1600	1900	2200	2500	2800	3200	3600	4000
90/70/20	467	630	879	1129	1381	1633	1884	2139	2477	2815	3154
75/65/20	371	500	699	897	1097	1297	1498	1700	1968	2238	2507
70/55/20	302	408	569	731	894	1057	1220	1385	1604	1823	2043
55/45/20	195	263	367	471	577	682	787	893	1034	1176	1317
50/40/20	155	209	292	375	458	542	625	710	822	934	1047

Технические данные

Глубина канала	250
Ширина канала	260
Длина канала	800 — 4000 ( L)
Подключение	Внутренняя резьба 1/2˝, одностороннее

78-200

Комплект поставки

Корпус (ванна)

Теплообменник

Воздухоотводчик

Юстировочные шпильки (4 шт.)

Анкерные болты (2 шт.)

78-200

Теплопроизводительность

Тепловые параметры конвектора, °C	Длина конвектора (L), мм
Тепловые параметры конвектора, °C	800	1000	1300	1600	1900	2200	2500	2800	3200	3600	4000
90/70/20	515	695	969	1244	1521	1800	2078	2357	2730	3103	3476
75/65/20	409	552	771	989	1209	1430	1652	1873	2169	2466	2763
70/55/20	333	450	628	806	985	1165	1346	1526	1768	2009	2251
55/45/20	215	290	405	520	635	751	868	984	1140	1296	1452
50/40/20	171	231	322	413	505	597	690	782	906	1030	1154

Технические данные

Глубина канала	250
Ширина канала	300
Длина канала	800 — 4000 ( L)
Подключение	Внутренняя резьба 1/2˝, одностороннее

78-200

Комплект поставки

Корпус (ванна)

Теплообменник

Воздухоотводчик

Юстировочные шпильки (4 шт.)

Анкерные болты (2 шт.)

78-200

Теплопроизводительность

Тепловые параметры конвектора, °C	Длина конвектора (L), мм
Тепловые параметры конвектора, °C	800	1000	1300	1600	1900	2200	2500	2800	3200	3600	4000
90/70/20	666	900	1257	1634	1998	2363	2728	3096	3585	4076	4566
75/65/20	530	715	999	1299	1588	1878	2168	2460	2849	3239	3629
70/55/20	432	583	814	1058	1294	1530	1767	2005	2322	2639	2957
55/45/20	278	376	525	682	834	987	1139	1293	1497	1702	1907
50/40/20	221	299	417	542	663	784	905	1027	1190	1352	1515

Технические данные

Глубина канала	250
Ширина канала	390
Длина канала	800 — 4000 ( L)
Подключение	Внутренняя резьба 1/2˝, одностороннее

78-200

Комплект поставки

Корпус (ванна)

Теплообменник

Воздухоотводчик

Юстировочные шпильки (4 шт.)

Анкерные болты (2 шт.)

78-200

Теплопроизводительность

Тепловые параметры конвектора, °C	Длина конвектора (L), мм
Тепловые параметры конвектора, °C	800	1000	1300	1600	1900	2200	2500	2800	3200	3600	4000
90/70/20	966	1310	1830	2350	2874	3400	3926	4454	5158	5864	6569
75/65/20	768	1041	1454	1868	2284	2702	3120	3540	4100	4660	5221
70/55/20	626	848	1185	1522	1861	2202	2542	2884	3340	3797	4254
55/45/20	404	547	764	981	1200	1420	1639	1860	2154	2448	2743
50/40/20	321	435	607	780	954	1128	1303	1478	1712	1946	2180

Конструктивное решение

Размерная сетка

Модельный ряд

Модели SNC
